Nicht nur die Objekte innerhalb einer 3D-Szene können animiert werden, auch die 3D-Szene selbst. Mit diesem Beispiel können Sie nachvollziehen, wie ein Bild und ein Text in einer 3D-Szene angeordnet werden und diese Szene vor einem Hintergrundbild animiert wird.

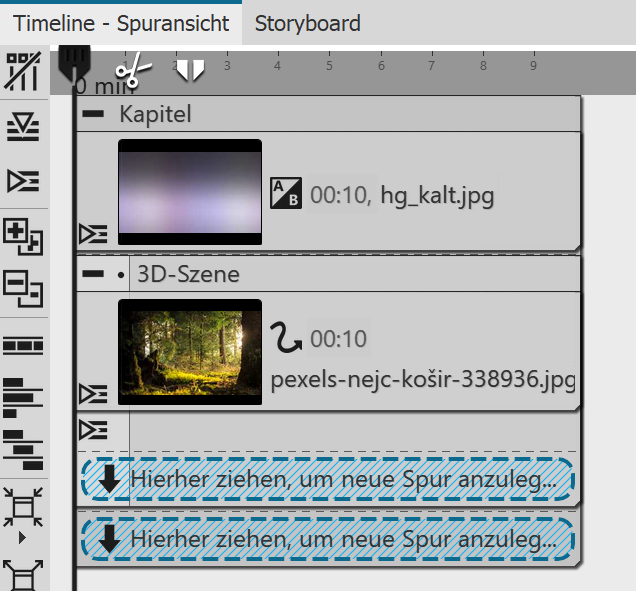

Sample_3Dscene_Timeline
1. Vorbereitung 3D-Szene mit Hintergrund

Legen Sie ein Hintergrund-Bild aus der Toolbox in ein Kapitel-Objekt. Ziehen Sie unter den Hintergrund das 3D-Szene-Objekt und fügen Sie ein Foto darin ein. Wählen Sie für das Foto in den Eigenschaften beim Seitenverhältnis "Zuschneiden".

Geben Sie beiden Bild-Objekten die Dauer 10 Sekunden.

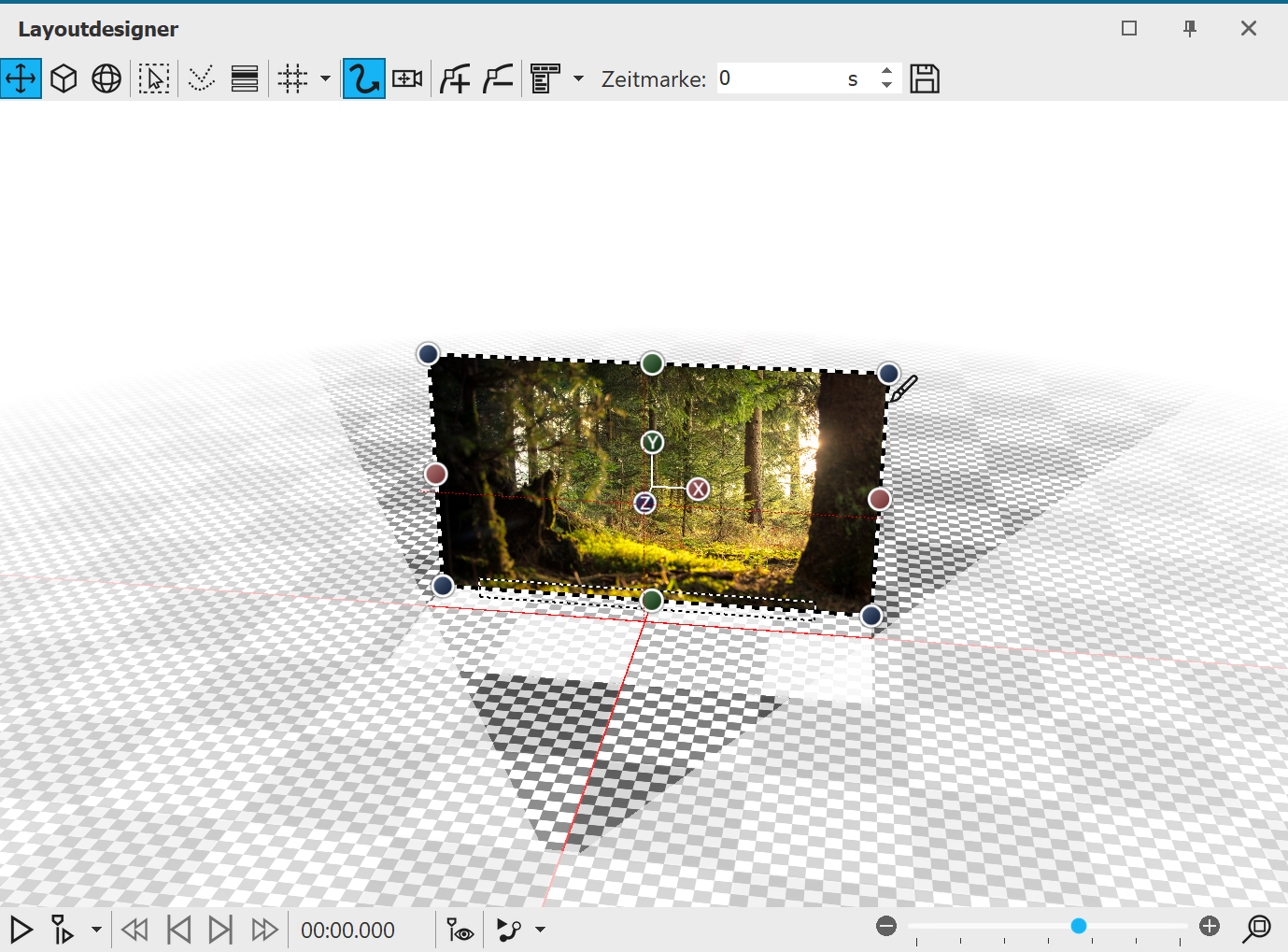

Sample_3Dscene_LDPic
2. Foto in 3D-Raum positionieren

Öffnen Sie mit  STRG + M  die Manuelle Eingabe. Geben Sie als Position für das Bild die Koordinaten X=50 / Y=50 / Z=70 ein.

Sie beobachten dabei, wie das Bild im 3D-Raum "nach hinten" rutscht.

Wenn Sie jetzt auf den Effekt-Rahmen der 3D-Szene in der Timeline klicken, sehen Sie im Layoutdesigner, dass das Foto kleiner vor dem Hintergrund zu sehen ist.

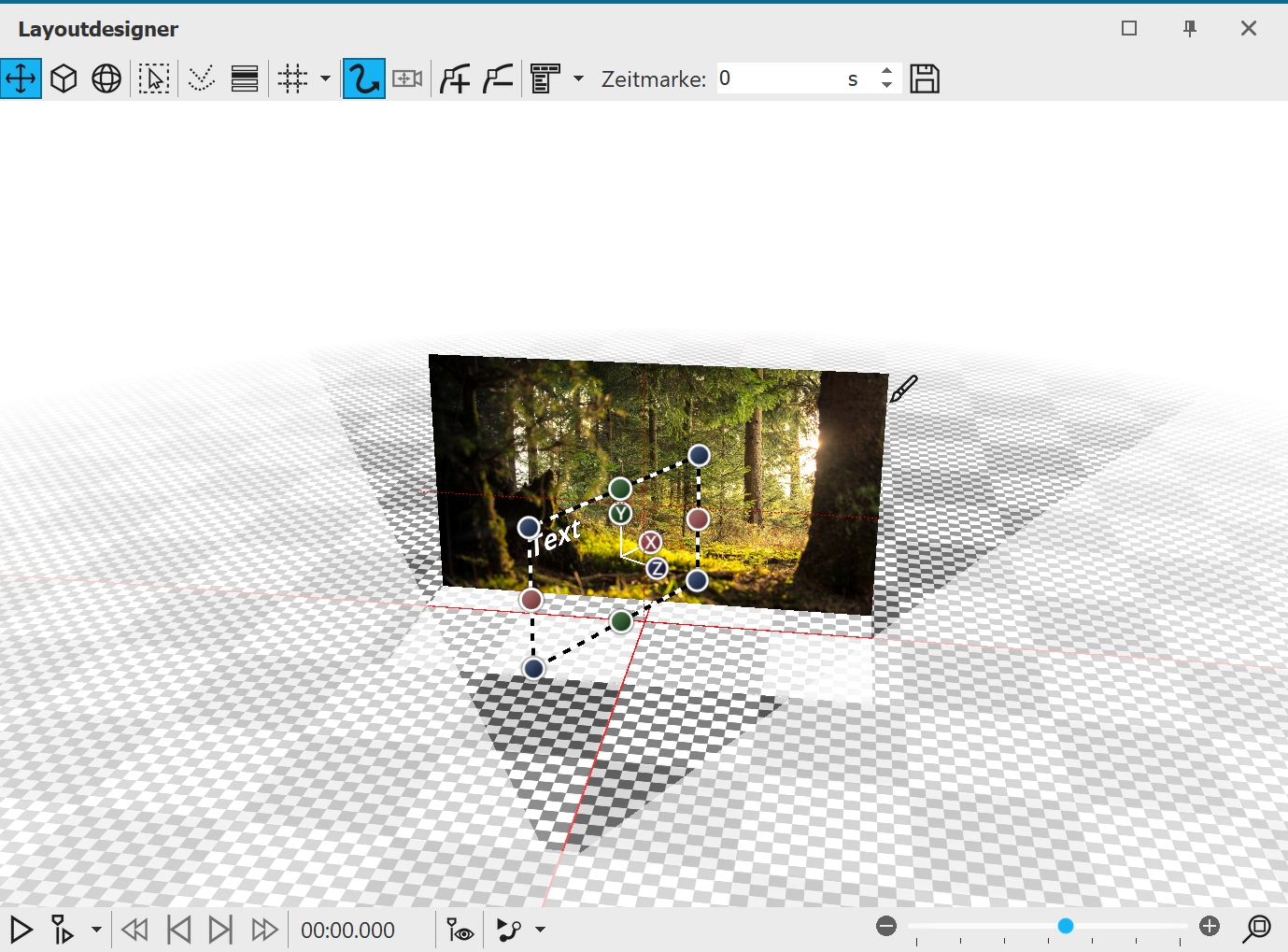

Text in der 3D-Szene

Text in der 3D-Szene

3. Text im 3D-Raum positionieren

Fügen Sie jetzt ein Text-Objekt in die 3D-Szene ein.

Ändern Sie dessen Koordinaten auf X=50 / Y=50 / Z=0 - der Text befindet sich jetzt vor dem Foto in der 3D-Szene.

Ändern Sie in der Manuellen Eingabe noch den Wert für die Drehung an der Y-Achse auf 60°.

Wenn Sie jetzt auf den Effekt-Rahmen der 3D-Szene in der Timeline klicken, sehen Sie im Layoutdesigner, dass der Text sich oben, schräg vor dem Foto befindet.

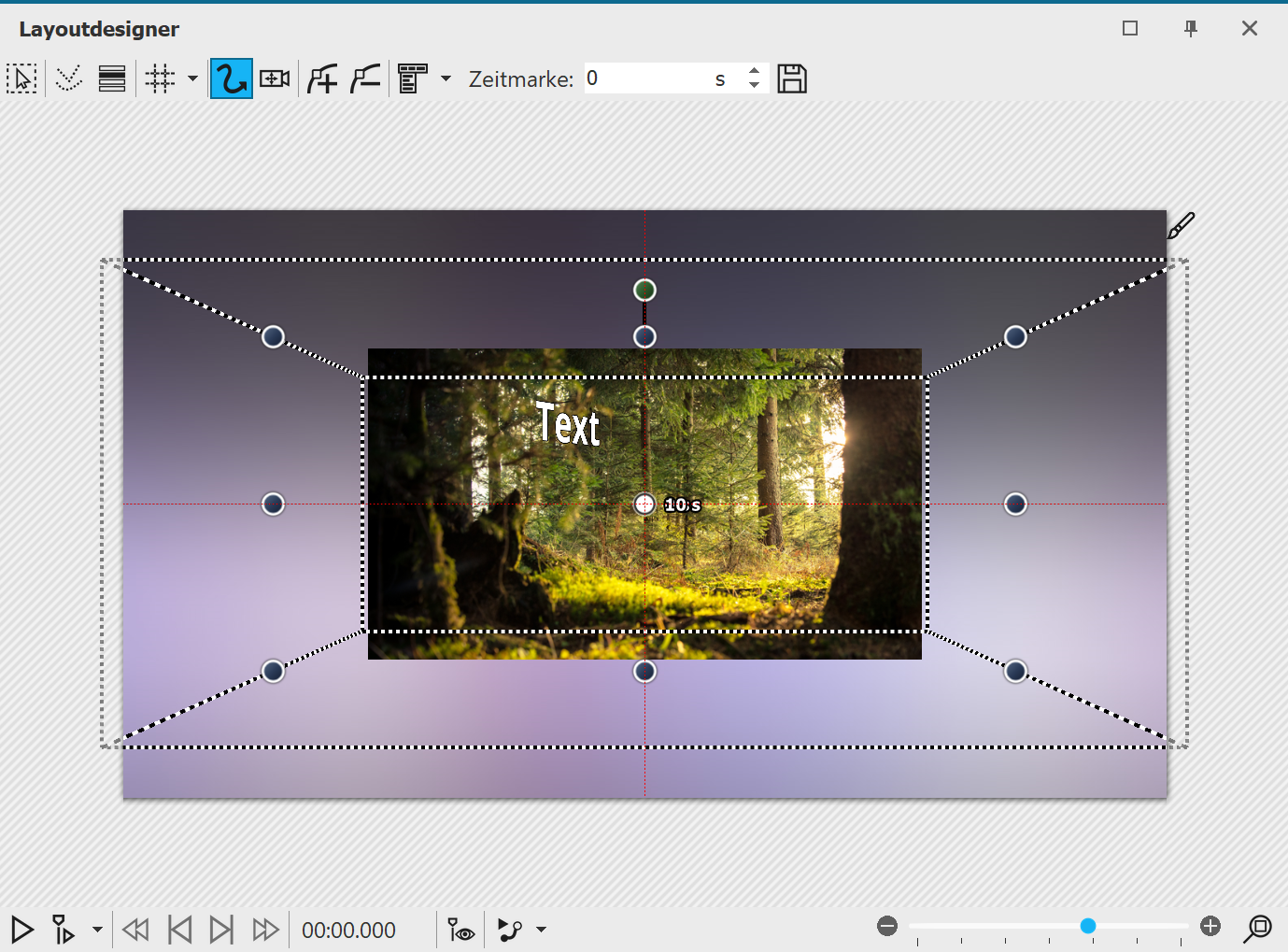

Verkleinerter Auswahlrahmen der 3D-Szene

Verkleinerter Auswahlrahmen der 3D-Szene

4. Bewegungspfad für 3D-Szene

Markieren Sie die 3D-Szene in der Timeline. Schieben Sie im Layoutdesigner an einer Ecke den Auswahlrahmen der 3D-Szene kleiner.

Fügen Sie eine Bewegungsmarke hinzu und ziehen Sie den Auswahlrahmen der 3D-Szene wieder größer. Geben Sie der zweiten Zeitmarke den Wert 10 Sekunden.

Spielen Sie das Projekt im Layoutdesigner ab, sehen Sie, wie die 3D-Szene von hinten nach vorn größer wird.

Zusätzlich soll die 3D Szene nun noch eine Drehung erhalten.

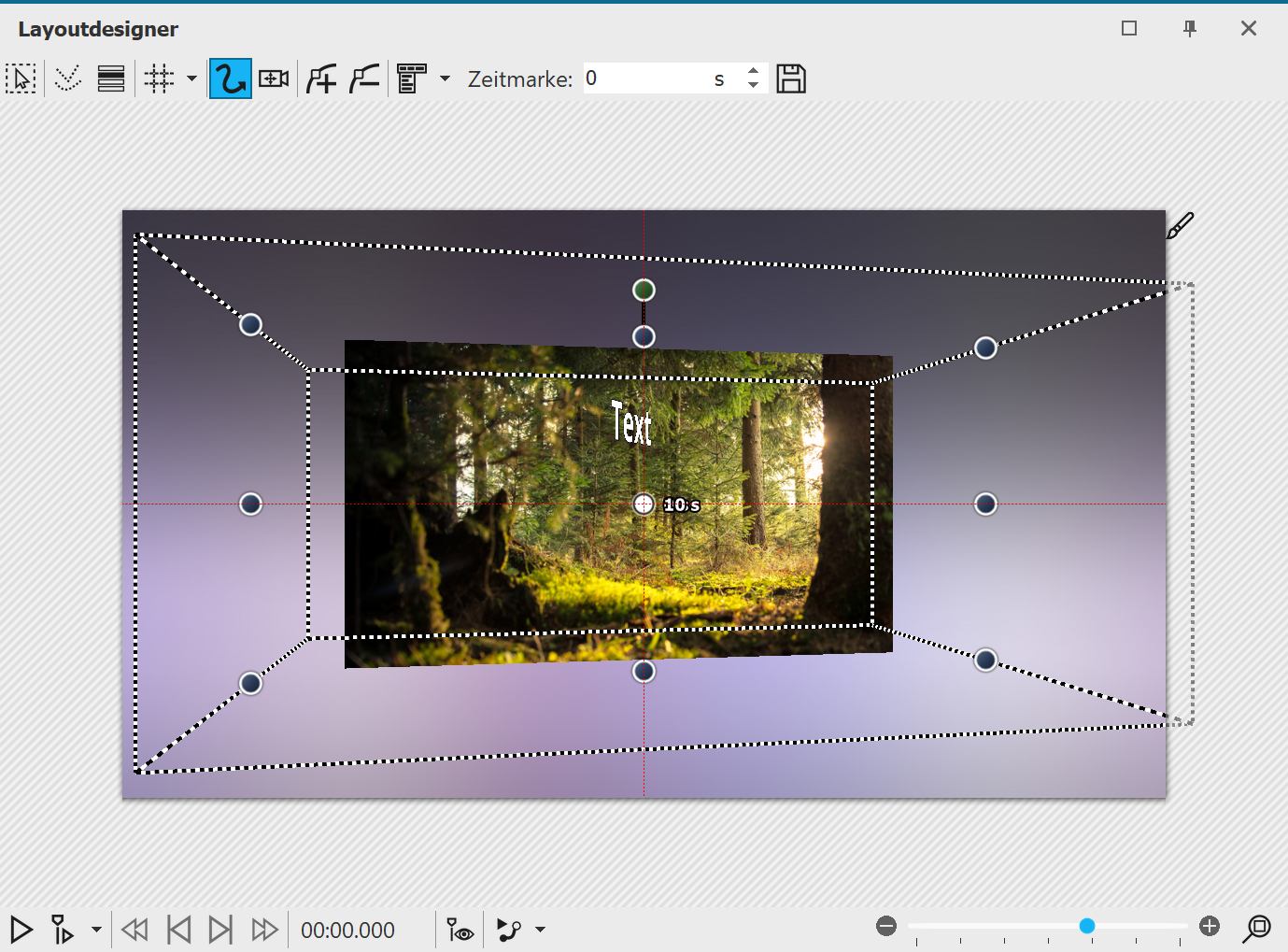

Sample_3Dscene_LDrotate
5. Drehung für erste Marke

Klicken Sie den Rahmen der 3D-Szene an und geben Sie bei der ersten Bewegungsmarke (0s) eine Drehung an der Y-Achse von 10° ein.

Beobachten Sie beim Abspielen, was passiert: Die zunächst schräg gestellt 3D-Szene wendet sich dem Betrachter zu, wir sehen den schräggestellten schwebenden Text näher vor uns.

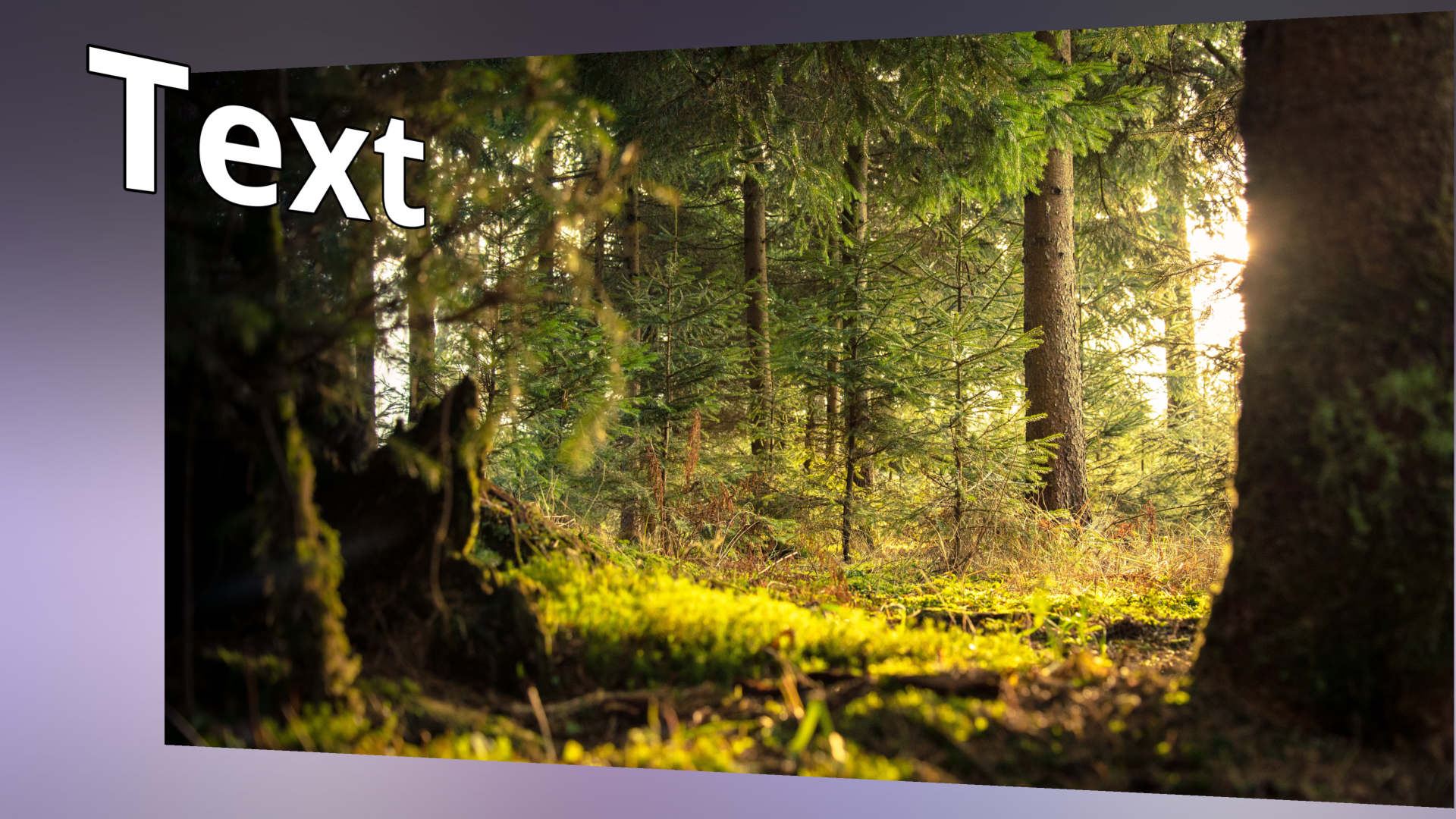

End-Ansicht der Animation

End-Ansicht der Animation

6. Drehung an zweiter Marke

Klicken Sie wieder den Rahmen der 3D-Szene an und geben Sie in der Manuellen Eingabe bei der zweiten Bewegungsmarke (10s) eine Drehung an der Y-Achse von -10° ein.

Beim Abspielen können Sie jetzt beobachten, wie die 3D-Szene sich noch ein Stück weiter dreht, so das Text und Bild abgewinkelt zum Betrachter stehen.

symbol-project

Sie können in Stages unter Datei / Öffnen / Beispiel-Projekt ein Projekt mit 3D-Szenen finden, die auf dem hier gezeigten Prinzip basieren. Das Beispiel-Projekt finden Sie unter dem Titel "3D - Schwebende Bilder".
